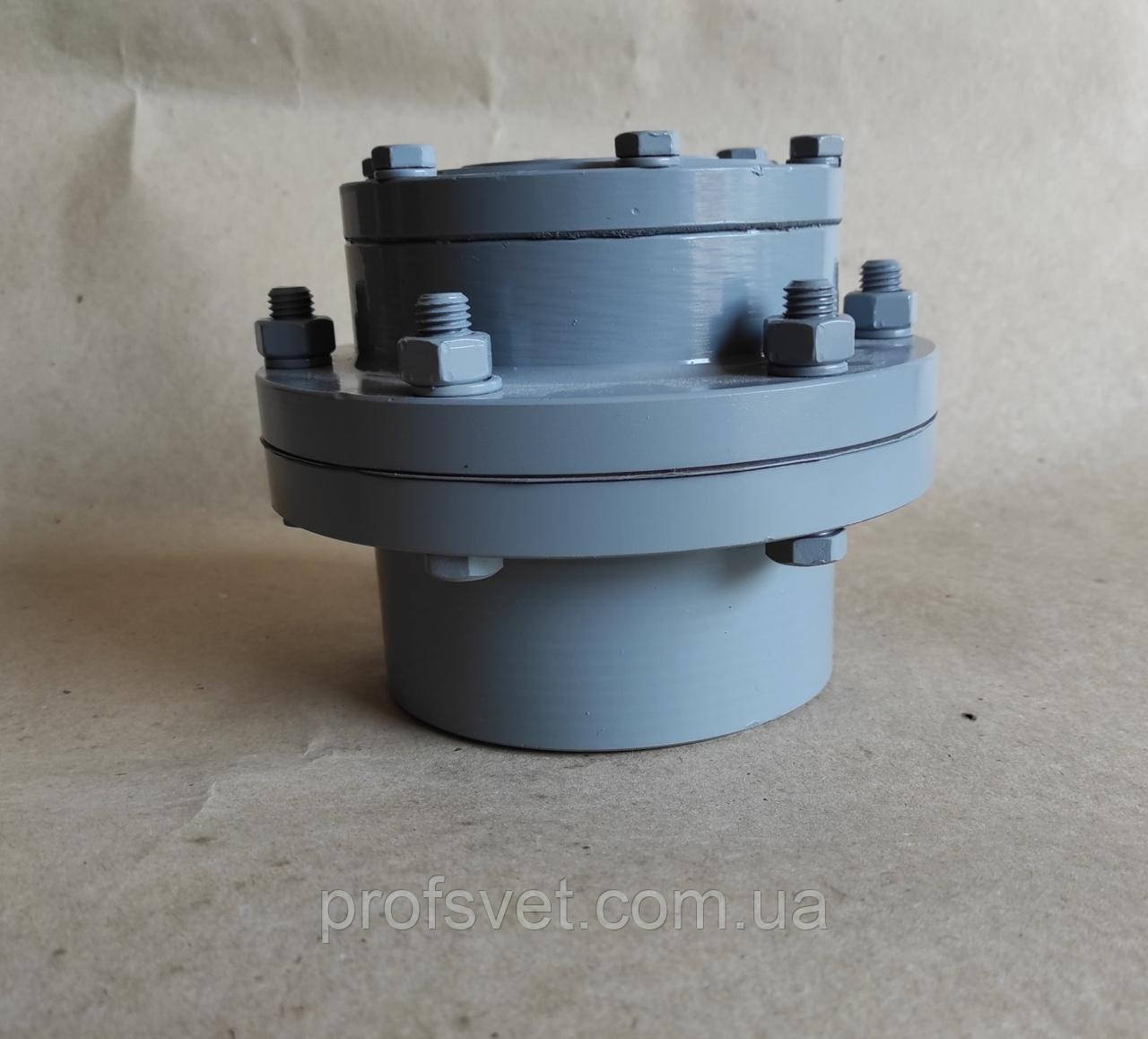

Муфта зубчаста МЗП-3
від 1 ₴
- Під замовлення
- Код: 0815
Відправка з 17 травня 2024- +380 (50) 320-27-03Юрій
- +380 (96) 541-34-50Олександр
Муфта МЗП-3 із проміжним валом (1-4000-1-У2 по ГОСТ 5006-94) – призначена для з'єднання валів механізмів по горизонтальній осі з можливістю компенсувати перекоси і зміщення в умовах звичайного використання.
Частота обертання максимальна 4000 об/хв
Максимальний крутний момент 4000 Нм
Габарит:
D - 220мм (зовнішній діаметр)
d - 40мм (внутрішній діаметр, чорновий, під розточку вал)
L - 177мм (довжина)
Ціна вказана без ПДВ.
Муфти МЗ – зубчасті апарати, які з'єднують вали агрегатів в горизонтальній площині по одній осі, і передають моменти кручення від одного агрегату до іншого зі здатністю компенсації різних неточностей при стику горизонтальних валів.
У складі муфт МЗ основні деталі – це дві обойми з зубами, які з'єднані болтами, і втулками, запресованими з зубами валів. Допускається невелика похибка зсуву в будь-якому напрямку. Додатково є кришки і манжети.
Муфти МЗ передають крутний момент до 60 кН*м від одного вала до іншого, причому діаметри валів можуть бути як однаковими, так і різними з граничними розмірами від 4 см до 20 см.
Такі з'єднання за допомогою муфт ділять відповідно до ГОСТ і ДСТУ за розміром діаметра вала і крутного моменту. Також муфти МЗ підрозділяють на загальнопромислові (крутний момент 1 кН*м – 63 кН*м) і спеціального призначення (крутний момент більше стандартного).
Важливою механічною характеристикою є – стійкість зубів муфт до стирання і зношування. Хороші показники досягаються шляхом термообробки, після якої твердість зубів напівмуфт стає вище 45, а твердість зубів обойми – вище 40. При тихому ходу твердість зубів – вище 35.
При недотриманні правил експлуатації муфтових з'єднань, що призвели до зносу зубів, можливий частковий або повний вихід апаратів з ладу. Заміну муфт рекомендується зробити якщо витікає мастило, є поломка болтів, спостерігається перегрів муфт (температура 40 °С – не допустимий показник), провертається ступиця при запуску, з'явилися тріщини в обоймі.
| Основні | |
|---|---|
| Номінальний крутний момент, Нм | 4000 |
| Максимальна частота обертання, об/хв | 4000 |
| Діаметр валу, мм | 40 |
| Маховый момент, кг*м2 | 0,42 |
| Кількість зубців, шт | 40 |
| Довжина, мм | 177 |
| Зовнішній діаметр муфти, мм | 220 |
| Маса, кг | 25 |
