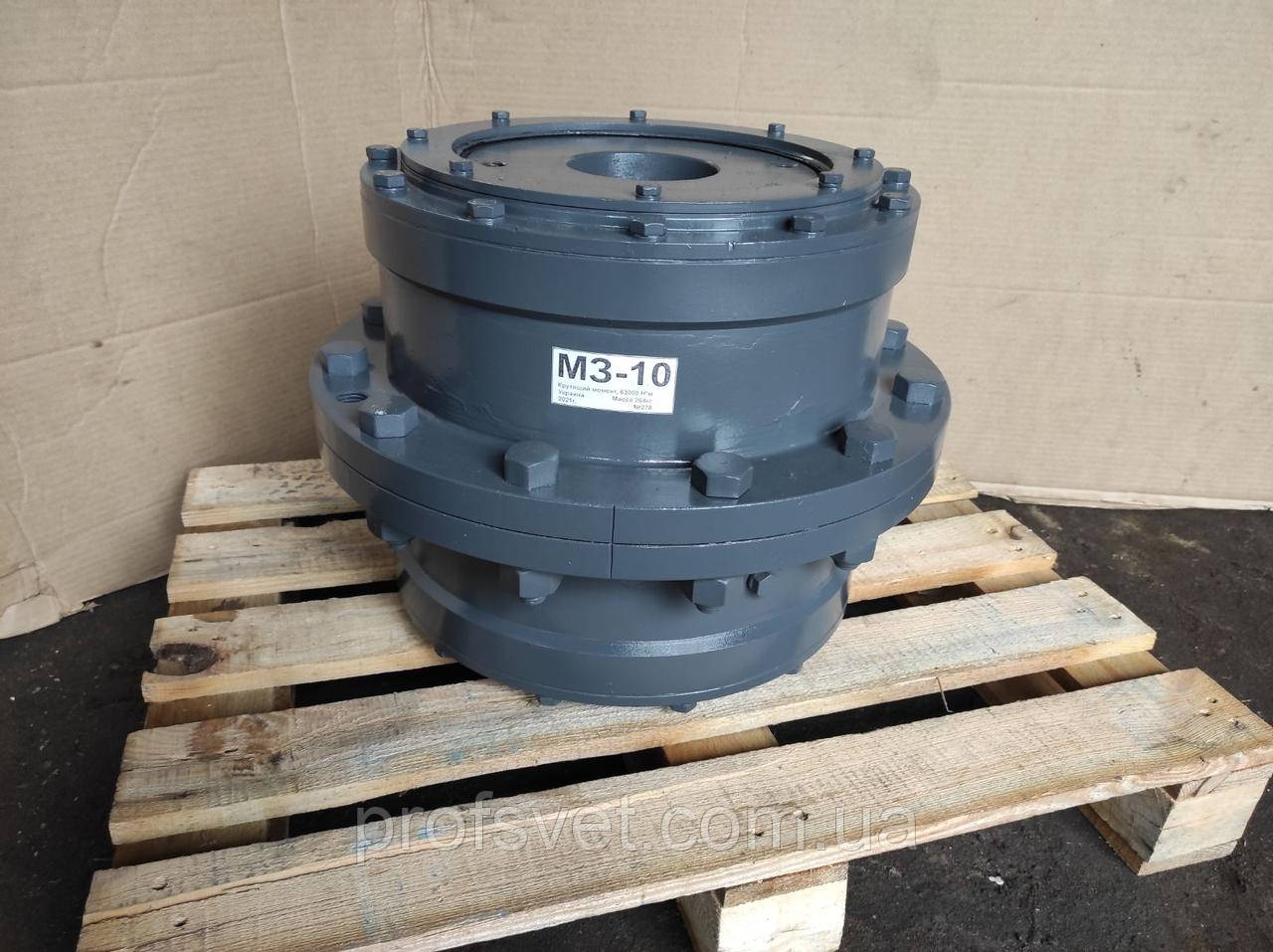

Муфта зубчаста МЗ-10
від 60 000 ₴
- Готово до відправки
- Код: 0809
- +380 (50) 320-27-03Юрій
- +380 (96) 541-34-50Олександр
Муфта МЗ-10 (1-63000-1-У2 за ГОСТ 5006-94) – призначена для з'єднання валів механізмів горизонтальною віссю з можливістю компенсувати перекоси та зміщення в умовах загальнопромислового використання.
Частота обертання максимальна 1400 об/хв.
Крутний момент максимальний 63000 Нм
Габарит:
D – 490мм (зовнішній діаметр)
d - 109мм (внутрішній діаметр, чорновий, під розточування вал)
L - 370мм (довжина)
Ціна вказана без ПДВ.
Муфти МЗ – зубчасті апарати, які з'єднують вали агрегатів у горизонтальній площині по одній осі, та передають моменти кручення від одного агрегату до іншого зі здатністю компенсації різних неточностей при стику горизонтальних валів.
У складі муфт МЗ основні деталі – це дві обойми із зубами, які з'єднані болтами та втулками, запресованими із зубами валів. Допускається невелика похибка усунення будь-якому напрямі. Додатково є кришки та манжети.
Муфти МЗ передають крутний момент до 60 кН*м від одного валу до іншого, причому діаметри валів можуть бути як однаковими, так і різними з граничними розмірами від 4 см до 20 см.
Такі з'єднання за допомогою муфт ділять згідно з ГОСТ і ДСТУ за розміром діаметра валу та моменту, що крутить. Також муфти МЗ поділяють на загальнопромислові (крутний момент 1 кН*м – 63 кН*м) та спеціального призначення (крутний момент більший за стандартний).
Важливою механічною характеристикою є стійкість зубів муфт до стирання та зносу. Хороші показники досягаються шляхом термообробки, після якої твердість зубів напівмуфт стає вище 45, а твердість зубів обойми – вище 40. При тихому ході твердість зубів – вище 35.
При недотриманні правил експлуатації муфтових з'єднань, що спричинили знос зубів, можливий частковий або повний вихід апаратів з ладу. Заміну муфт рекомендується зробити якщо витікає мастило, є поломка болтів, спостерігається перегрів муфт (температура понад 40 °С - не допустимий показник), провертається ступиця при запуску, з'явилися тріщини в обоймі.
| Основні | |
|---|---|
| Кількість зубців, шт | 56 |
| Довжина, мм | 370 |
| Маса, кг | 282 |
| Маховый момент, кг*м2 | 28 |
| Максимальна частота обертання, об/хв | 1400 |
| Діаметр валу, мм | 180 |
| Зовнішній діаметр муфти, мм | 490 |
| Номінальний крутний момент, Нм | 63000 |
- Ціна: від 60 000 ₴
