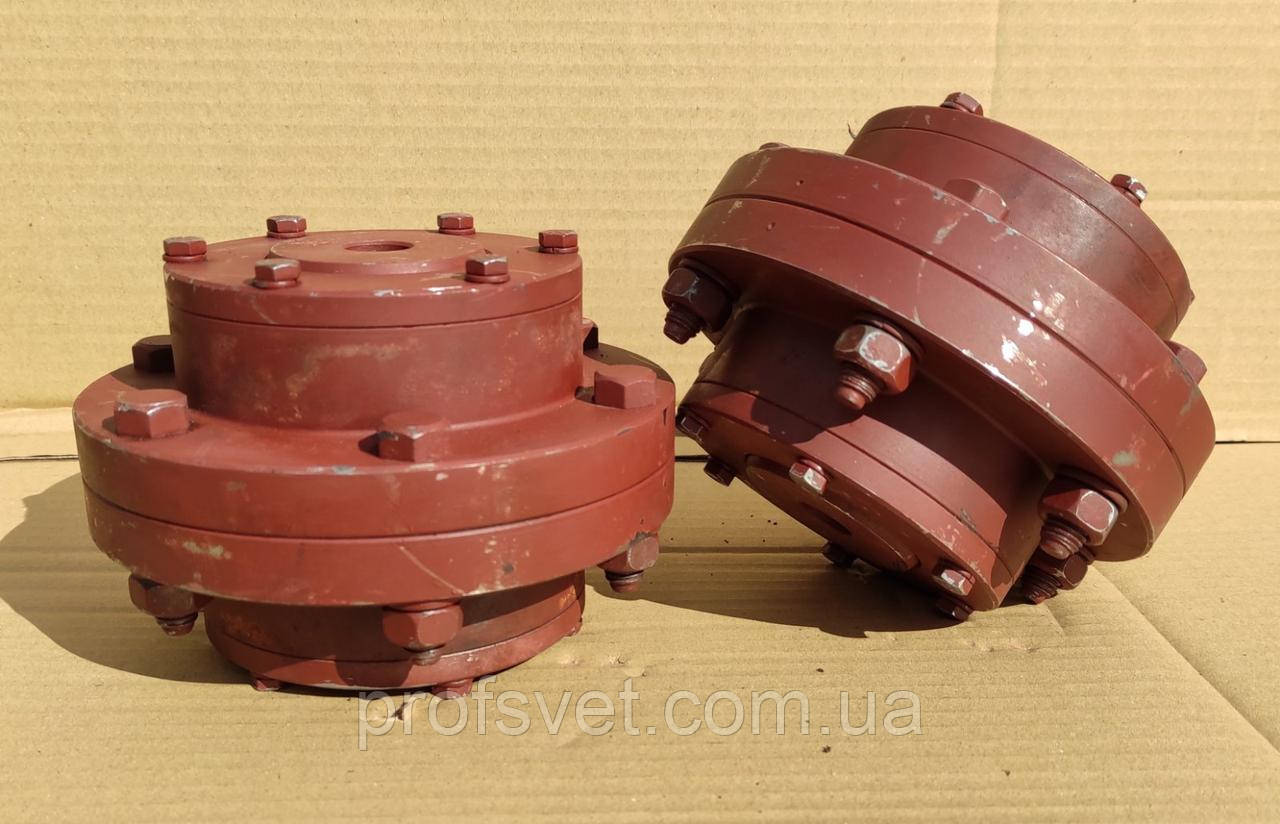

Муфта зубчаста МЗ-1
від 4 000 ₴
- Готово до відправки
- Код: 0801
- +380 (50) 320-27-03Юрій
- +380 (96) 541-34-50Олександр
Муфта МЗ-1 (1-1000-1-У2 по ГОСТ 5006-94) – призначена для з'єднання валів механізмів по горизонтальній осі з можливістю компенсувати перекоси і зміщення в умовах звичайного використання.
Частота обертання максимальна 6300 об/хв
Крутний момент максимальний 1000 Нм
Габарит:
D - 165мм (зовнішній діаметр)
d - 19мм (внутрішній діаметр, чорновий, під розточку вал)
L - 115мм (довжина)
Ціна вказана без ПДВ.
Муфти МЗ – зубчасті апарати, які з'єднують вали агрегатів в горизонтальній площині по одній осі, і передають моменти кручення від одного агрегату до іншого зі здатністю компенсації різних неточностей при стику горизонтальних валів.
У складі муфт МЗ основні деталі – це дві обойми з зубцями, які з'єднані болтами, і втулками, запресованими з зубами валів. Допускається невелика похибка зсуву в будь-якому напрямку. Додатково є кришки і манжети.
Муфти МЗ передають крутний момент до 60 кН*м від одного вала до іншого, причому діаметри валів можуть бути як однаковими, так і різними з граничними розмірами від 4 см до 20 см.
Такі з'єднання за допомогою муфт ділять відповідно до ГОСТ і ДСТУ за розміром діаметра вала і крутного моменту. Також муфти МЗ підрозділяють на загальнопромислові (крутний момент 1 кН*м – 63 кН*м) і спеціального призначення (крутний момент більше стандартного).
Важливою механічною характеристикою є – стійкість зубів муфт до стирання і зношування. Хороші показники досягаються шляхом термообробки, після якої твердість зубів напівмуфт стає вище 45, а твердість зубів обойми – вище 40. При тихому ходу твердість зубів – вище 35.
При недотриманні правил експлуатації муфтових з'єднань, що призвели до зносу зубів, можливий частковий або повний вихід апаратів з ладу. Заміну муфт рекомендується зробити якщо витікає мастило, є поломка болтів, спостерігається перегрів муфт (температура 40 °С – не допустимий показник), провертається ступиця при запуску, з'явилися тріщини в обоймі.
Основні | |
---|---|
Номінальний крутний момент, Нм | 1000 |
Максимальна частота обертання, об/хв | 6300 |
Діаметр валу, мм | 18 |
Кількість зубців, шт | 30 |
Довжина, мм | 115 |
Зовнішній діаметр муфти, мм | 165 |
Маса, кг | 11 |
Маховый момент, кг*м2 | 0,12 |
- Ціна: від 4 000 ₴
